Un.Método de operación
(1) Retire la capa de aislamiento del alambre
1. Utilice herramientas
Stripper de alambre, cuchillo de electricista, destornillador, cinta métrica
2. Requisitos técnicos

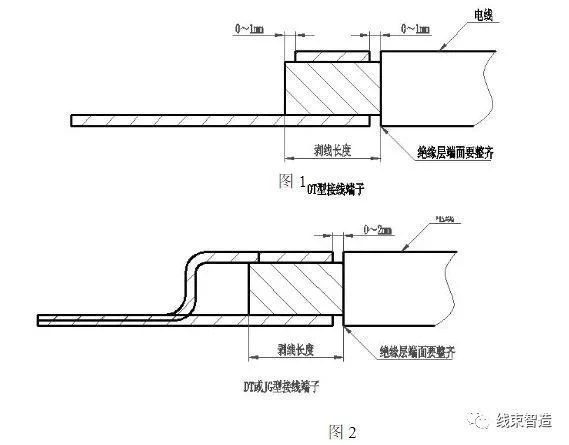

Al quitar la capa de aislamiento del cable( cable), no dañe el núcleo y exponga el metal central del cable. La longitud pelada de la capa de aislamiento debe cumplir con los requisitos de las figuras 1 ~ 3, y la longitud despojada de la capa de aislamiento debe cumplir con los requisitos especificados en la Tabla 1 cuando se utilizan terminales de tipo jaula sin terminales de cableado;
Cuando no conozca la longitud de desmontaje para el cableado no frontal y otro cableado de resorte de jaula, inserte primero un destornillador especial en el orificio cuadrado del terminal para abrir el orificio de resorte del terminal e inserte el cable en la parte más profunda del orificio redondo del terminal. Hasta la resistencia), saque el destornillador especial, inserte el destornillador especial y saque el cable. En este momento, la longitud de la sangría del cable desde el extremo del cable es la longitud del cable del terminal.
3. Método de inspección
Cuando utilice cableado de terminal de jaula, asegúrese de que la capa de aislamiento de alambre entre en el orificio redondo del terminal: el recubrimiento aislante de 4 mm2 y posteriores requiere 3-5 mm, y el recubrimiento de aislamiento de 6-10mm2 requiere 5-7 mm. Utilice una cinta métrica para inspección visual.
El cableado no frontal y otro cableado de resorte de jaula requieren la longitud de desmontaje correcta. Inspección visual con cinta métrica.
(2) Limpie la superficie de contacto
Antes de insertar los terminales y cables de cableado, limpie cuidadosamente los núcleos y terminales de cableado desmontados. Los cables desnudos deben estar limpios y libres de objetos no conductores y objetos extraños. El interior de los terminales de cableado está limpio. El método de inspección es la inspección visual.
(3) Inserte el núcleo en el manguito terminal
Al insertar el núcleo pelado en la cubierta del terminal, inserte todos los núcleos en el terminal. El método de inspección es la inspección visual.
(4) Enfriado del terminal
Para engarzar el terminal de alambre en el cable, se requiere una herramienta especial de crimpado. Los métodos de inspección de esta sección son toda una inspección visual.
1. La sección transversal del cable debe ajustarse a las especificaciones del terminal.
2. Las mordazas de la herramienta de crimpado deben ser consistentes con la sección de alambre, y la herramienta de crimpado debe estar dentro de un período limitado.
3. La parte de crimpado está en el medio del manguito del terminal, y la parte de crimpado debe ser correcta.

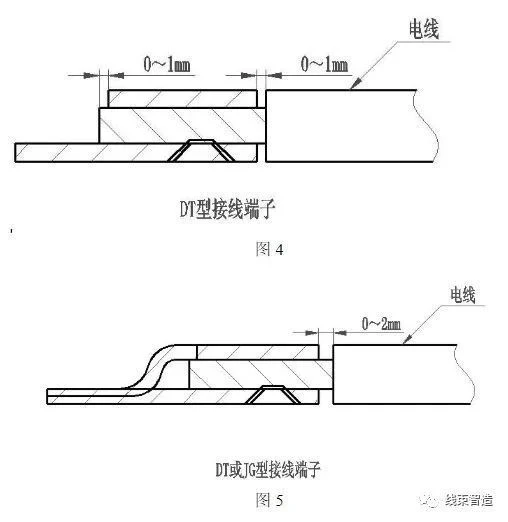

4. Al engarrarse con mordazas en forma de V, la sangría debe estar en la parte inferior de la cubierta del terminal, como se muestra en la figura siguiente. La parte de crimpado debe ser correcta.
5. Cuando se utiliza una herramienta de crimpado con un dispositivo de posición infinita, el mango de la herramienta debe ser presionado hasta la parte inferior con el fin de lograr el rendimiento mecánico requerido por la Tabla 3. Se requiere que el mango se presione completamente hacia abajo.
Cuando el terminal de resorte se inserta en el terminal de resorte después del engarzado del terminal de terminales tubulares de 6,6 mm2 y superior, el gran lado transversal del terminal tubular está en contacto con la lámina de cobre de resorte. La gran sección transversal es necesaria para dar la cara al centro del terminal.
(5) Instalación de marca de cable (número de cable)

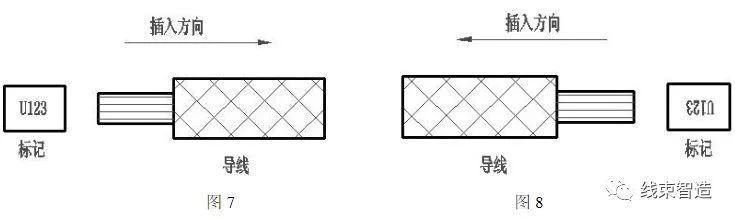

1. Cuando utilice un tubo contracción de calor como marca de alambre, coloque la marca de alambre en el cable antes de engarr el crimpado y, a continuación, realice el trabajo de engarzado. Y el tubo contracción del calor no debe ser manguito en un lado del terminal. Cuando se utiliza el terminal de resorte de la jaula, el tubo contracción del calor debe ser manguito a una distancia de 10 mm de la capa de aislamiento. Los marcadores de cable siempre se insertan en la dirección axial del cable. Cuando la marca está en la posición horizontal, los números o letras deben ser verticales (para el operador), y el dígito único (el último dígito) del número debe estar lejos del terminal, como se muestra en la Figura 7~Figura 8. Las marcas son necesarias para ser uniformes y claras, con la dirección correcta.
2. Cuando utilice tubo contracción de calor como marca de cable (número de cable), utilice un dispositivo de calefacción especial para calentar el cable de modo que la marca de cable se envuelva uniformemente en el terminal y el cable. La posición del manguito se muestra en la Figura 9-12. Las marcas son necesarias para ser uniformes y claras, con la dirección correcta.
3. El color de las marcas de alambre es amarillo, verde y rojo. El bucle de control es blanco, el cable N es de color azul claro, el polo positivo de la parte de CC es marrón y el polo negativo es azul. Otros requisitos especiales se refieren a las normas de cableado y cableado de los turismos ferroviarios TB/T1759-2003. La altura del carácter de la marca de cable después de la contracción del calor no será inferior a 2,5 mm, y la longitud de la marca de cable después de la contracción del calor será la requerida por la tabla de símbolos 2.
4. Método de inspección: inspección visual con cinta métrica.
B.Inspección de crimpado terminal
(1) Utilice el terminal apropiado correspondiente de acuerdo con la sección de alambre, y las especificaciones correspondientes deben ser exactamente las mismas.
(2) La longitud del aislamiento del cable pelado cumple con las regulaciones, y la longitud requerida es correcta.
(3) Todos los cables metálicos del cable están completamente envueltos en el terminal, y no se requieren cables de cobre para ser esparcidos.
(4) La parte de crimpado cumple con los requisitos y la parte de crimpado debe ser correcta.

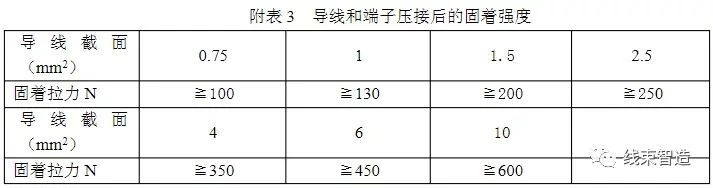

(5) La inspección de resistencia después del crimpado se basa en la fuerza de la prueba de resistencia a la tracción en la norma TB/T1507-93, que se llevó a cabo tan pronto como el Anexo 3, y la máquina calibrada de tensión de resorte TLS-S2000A y prueba de compresión se utilizó para verificar la calidad del crimpado. .
(6) Inspección de herramientas de crimpado
Las herramientas de crimpado deben cumplir con los requisitos de resistencia de fijación en el Apéndice 3 y verificarse cada tres meses. Las herramientas que cumplan los requisitos deben tener una etiqueta que muestre su período de validez.
C.Fleje de cableado
El cableado se agrupa al menos una vez cada 400-500 mm.
