Para comprender cómo elegir el cable de soporte TIPO C, debe saber que la definición de su interfaz es la más básica y que cada contacto representa la función que puede lograr cada uno de los correspondientes.
1) Si solo usa USB 2.0, solo use A6, A7, B6 y B7 directamente. Conecte A6 a B6 para D + y A7 a B7 para D-. Otros pines de datos se pueden dejar flotando.
2) Para utilizar USB 3.1, es necesario conectar dos conjuntos de TX + / - y dos conjuntos de RX + / - para la transmisión de datos de alta velocidad.
3) Los pines relacionados con la energía son A4, A9; B4, B9, es decir, el cable de alimentación en el cable USB, las cuatro clavijas más externas en ambos extremos son la conexión a tierra.
4) Vale la pena señalar que los pines de configuración son A5, B5, CC1 y 2. Para el descubrimiento, configuración y administración de conexiones, para los enchufes solo hay un CC y para los enchufes hay dos: CC1 y 2.
Con resolución 4K, puede conectarse a un monitor y una variedad de periféricos de almacenamiento USB y usarse al mismo tiempo sin consumir recursos de CPU adicionales. Sin embargo, cuantas más funciones tenga la estación de acoplamiento USB Type-C, más se necesita para integrar el chip de control correspondiente, por lo que el precio no será demasiado barato, pero cuando se combina con una interfaz USB Type-C con todas las funciones, puede dar un rendimiento completo al 100%. La estación de acoplamiento debe asumir la función de transmisión de datos, por lo que la parte del cable involucrada requiere al menos cables 16C. Durante el proceso de transmisión de datos, hay principalmente dos conjuntos de señales diferenciales de TX / RX. CC1 y CC2 son dos pines clave para detectar la conexión. , Distinguir el anverso y el reverso, distinguir DFP y UFP, es decir, maestro y esclavo; configure Vbus, hay dos modos de USB Type-C y USBPower Delivery; configure Vconn, cuando hay un chip en el cable, un CC transmite la señal y el otro CC cambia a la fuente de alimentación Vconn.

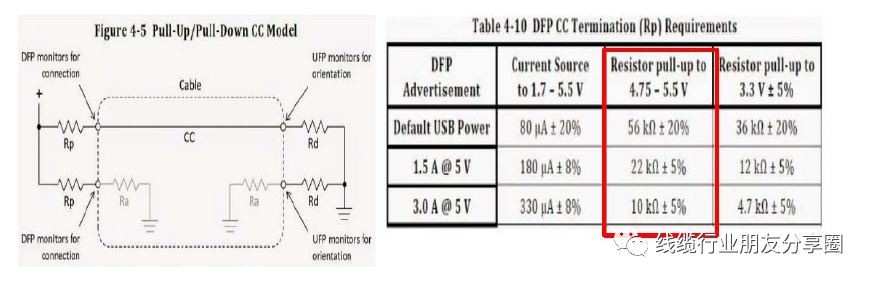

La especificación tipo C define cuánta corriente debe suministrar el pin CC o cuánta resistencia Rp se debe usar en el DFP en diferentes modos; resistencia Rd=5.1k, la resistencia Rp es un valor indeterminado, según la figura anterior Hay varios modos de alimentación para USB Tipo-C, ¿cómo los distingues? Dependiendo del valor de Rp, el valor de Rp es diferente, el voltaje detectado por el pin CC es diferente y luego para controlar qué modo de fuente de alimentación implementa el lado DFP. Cabe señalar que hay dos CC en la imagen de arriba, pero en realidad solo hay una línea CC en el cable sin un chip.
DFP (puerto orientado hacia abajo) es el maestro (host), UFP (puerto orientado hacia arriba) es el esclavo (dispositivo). Hay una resistencia pull-up Rp en el pin CC del DFP y una resistencia pull-down Rd en el UFP. Cuando no está conectado, el VBUS de DFP&no se emite. Después de conectarse, el pin CC está conectado, el pin CC del DFP detectará la resistencia de descenso Rd del UFP, lo que indica que está conectado, el DFP encenderá el interruptor de alimentación Vbus y enviará la energía al UFP. Y qué pin CC (CC1, CC2) detecta la resistencia de extracción para determinar la dirección de inserción de la interfaz y, por cierto, cambia RX / TX.
El pin CC se utiliza para detectar la inserción positiva y negativa. Desde la perspectiva de DFP, cuando CC1 está conectado al menú desplegable, es una inserción positiva. Si CC2 está conectado al desplegable, es inserción inversa. Después de detectar la inserción positiva y negativa, la señal USB de salida correspondiente.
El lado derecho de la siguiente figura integra MUX. La señal insertada en la parte delantera y trasera será conmutada por MUX. Cuando se inserta, se cambia a SSRX1& SSTX1. Cuando se inserta en la dirección inversa, se cambia a SSRX2& SSTX2.
Parte de señal serial de alta velocidad:
Señal DisplayPort, use el modo DP de 2 carriles en este diseño, admite una resolución de 4kx2K @ 30Hz, la velocidad de un solo carril es de 5.4Gbps (HBR2), para garantizar la integridad de la señal DP, debe cumplir con la impedancia diferencial de 100Ω;
Señal HDMI, la resolución de salida HDMI es 4Kx2K @ 30Hz, la tasa de datos [0..2] es de hasta 3.4Gbps, la frecuencia de reloj es de 300MHz y la impedancia diferencial es de 100Ω;
La señal USB3.0 tiene una tasa de transmisión teórica de 5.0Gbps, que es un enlace serial de alta velocidad y debe procesarse estrictamente de acuerdo con el método de línea diferencial para cumplir con la impedancia diferencial de 90Ω;
Señal USB2.0: la tasa de transmisión teórica es de 480 Mbps (HighSpeed), que es mucho más baja que las señales DP y USB3.0. Para obtener mejores efectos de señal y EMI, se recomienda procesar de acuerdo con el método de línea diferencial para garantizar la impedancia diferencial de 90 Ω;
La estación de acoplamiento con todas las funciones también debe integrar el chip de carga PD, el chip Hub y el chip de conversión HDMI, etc.
Si admite la carga o no es un criterio importante para medir la calidad de la estación de acoplamiento USB tipo C, y también es un factor importante para ampliar la diferencia de precio. Debido a que muchas computadoras portátiles usan USB Type-C como el único puerto de carga, no se pueden cargar cuando se conectan a una estación de acoplamiento que no tiene una función de carga. Se recomienda que primero elija una estación de acoplamiento USB tipo C que admita la carga; y entre las estaciones de acoplamiento que admiten la carga. , La competencia es si se admite el protocolo de carga PD3.0, algunas estaciones de acoplamiento que admiten PD2.0, cuando el cable de carga (conectado a la estación de acoplamiento) está desenchufado, los dispositivos HDMI y USB conectados al cuerpo parpadearán y luego responde. La estación de acoplamiento compatible con PD3.0 no se ve afectada.
Muchos USB Type-C con todas las funciones cumplen con el estándar USB 3.1 Gen2 o 3.2 Gen2 y tienen una velocidad de transmisión de 10 Gbps. Sin embargo, los puertos USB de la estación de acoplamiento USB Type-C son en su mayoría estándares USB3.0 (5Gbps). Al leer la unidad de estado sólido móvil de ultra alta velocidad, conéctela directamente al USB Type-C del portátil. No utilice la estación de acoplamiento. Además, el Thunderbolt 4, que también es la interfaz física TIPO C, es actualmente el mejor de todos los cables de acoplamiento compatibles. Sí, además de admitir todas las estaciones de acoplamiento mencionadas anteriormente, también se puede conectar a una caja de tarjeta gráfica externa, de modo que los portátiles delgados y livianos también pueden usar el RTX2080 específico de escritorio y ejecutar sin problemas las últimas obras maestras de juegos 3A. Además, la estación de acoplamiento que admite Thunderbolt también puede conducir a una interfaz Thunderbolt dedicada, que se puede adaptar perfectamente a discos duros de estado sólido móviles de ultra alta velocidad para obtener una velocidad de transferencia cercana a los 1000 MB / s. En resumen, al producir la estación de acoplamiento, podemos sugerir a los clientes que elijan el modelo, para que sus equipos y las necesidades futuras puedan considerarse juntos. Por ejemplo, el USB Type-C de una computadora portátil en casa solo admite la transmisión de datos. Si elige una estación de acoplamiento equipada con puertos USB, carga DP y salida HDMI, los dos últimos puertos no se pueden utilizar.
