Método de prueba para la calidad de construcción del cable de par trenzado
Comprobar antes de la prueba
Incluyendo apariencia y detección de cables. La apariencia debe ser muestreada y probada para los enchufes y puntos de conexión de cableado de acuerdo con ISO11801 y otras normas relevantes. En concreto, incluye la comprobación de la cubierta exterior del seguro de línea; en el lado de la estación de trabajo y de la trama de distribución, si el cable a la ruta de conexión del zócalo está varado; si la codificación de colores del zócalo y el cableado es coherente; si el cable está apretado en el zócalo, fijación del accesorio y el pasillo del cable Presión; Por último, confirme si se mantiene la distancia especificada entre el cable de datos y el cable de alimentación

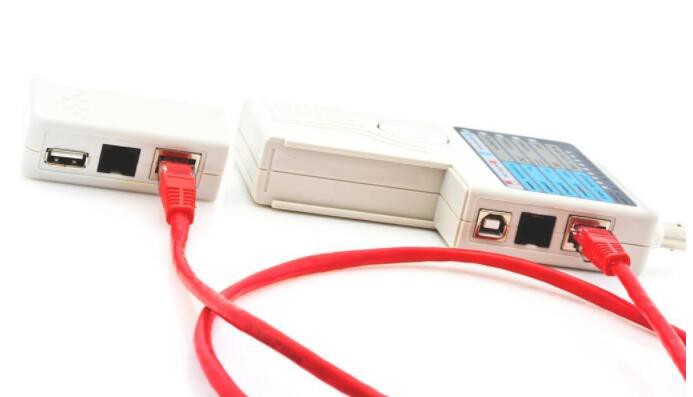

Para la detección de cables, se puede utilizar el probador multifunción WireScope, con dos cables con dos extremos adaptados a la toma RJ45. Cuando se conecta a la trama de distribución del módulo de conexión de tipo 110, un extremo debe conectarse al conector RJ45 y el otro extremo a la línea de conexión de ajuste de tipo 110P.
Múltiples métodos de detección
Prueba automática: Puede determinar el nivel de cable y las herramientas de red compatibles, y puede probar todo el conjunto de cables. Pruebe las bandas de frecuencia a intervalos de 100 KHz y 100 MHz, compare la diafonía, la atenuación, la relación señal/ruido y los niveles pregrabados con límites de red, y saque conclusiones sobre lo bueno o lo malo. Cada resultado de la prueba se puede guardar y cargar en un ordenador personal.
Detección rápida: Su ventaja es que puede comprobar rápidamente la integridad del cableado sin un conjunto completo de pruebas, generalmente alrededor de 10s, y puede verificar la longitud de continuidad de la línea y la rama del cable. La continuidad de línea se puede mostrar a través de imágenes: si hay errores, cortocircuitos o interrupciones en los nodos. También se pueden medir las condiciones de rotura, la distancia de cortocircuito y la continuidad de la capa de blindaje.
Prueba de red: La elección de la prueba de red es más selectiva y más rápida que la prueba automática. Si los usuarios solo desean probar la instalación de red en un área determinada, pueden usar el método de prueba de red. Después de seleccionar el área de red que se va a probar de todo el sistema de red, se utiliza un probador multifunción para realizar todas las mediciones, el rango de frecuencias y el rendimiento de la red seleccionado a través de CONTACTs, y luego se pueden realizar límites de predicción de diafonía, atenuación y relación señal/ruido Compruebe la prueba para sacar dos conclusiones, buenas o malas.
