Cable blindado
El cable blindado es una línea de transmisión que utiliza una trenza de malla metálica para envolver el cable de señal. La trenza es generalmente de cobre rojo o cobre estañado. El cable blindado se utiliza principalmente para evitar que las señales de interferencia entren en el conductor interno y es adecuado para transformadores y equipos similares.
El cable blindado implementa el estándar nacional: GB12972.6-91. La temperatura de trabajo permitida a largo plazo del conductor es de 90 °C. Es adecuado para la línea de conexión del circuito de control, monitoreo y circuito de protección con un voltaje nominal de 450/ 750V e inferior. Se utiliza principalmente para prevenir la interferencia de ondas electromagnéticas. lugar blindado.
Para minimizar los efectos de la interferencia electromagnética y de radiofrecuencia, cada componente del sistema de blindaje debe ser perfecto y debe instalarse y mantenerse adecuadamente. Además, los cables y sistemas blindados requieren una buena conexión a tierra. La conexión a tierra inadecuada puede provocar problemas de radiación e interferencia en el sistema.

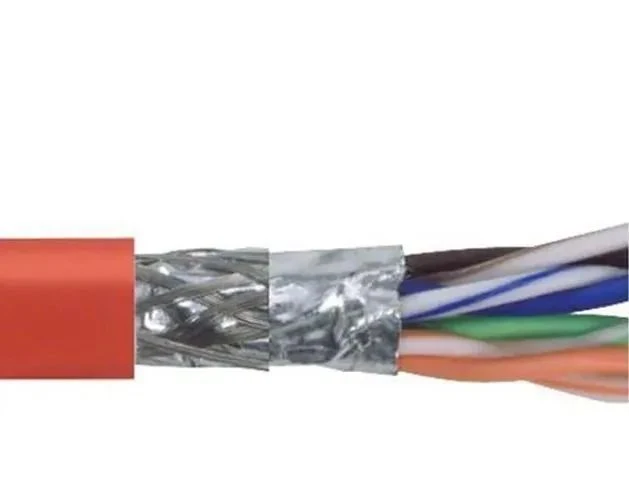

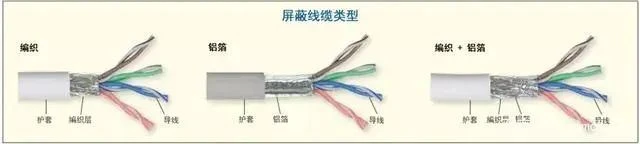

Alambre suelto blindado
Escudo de una sola capa Escudo de doble capa

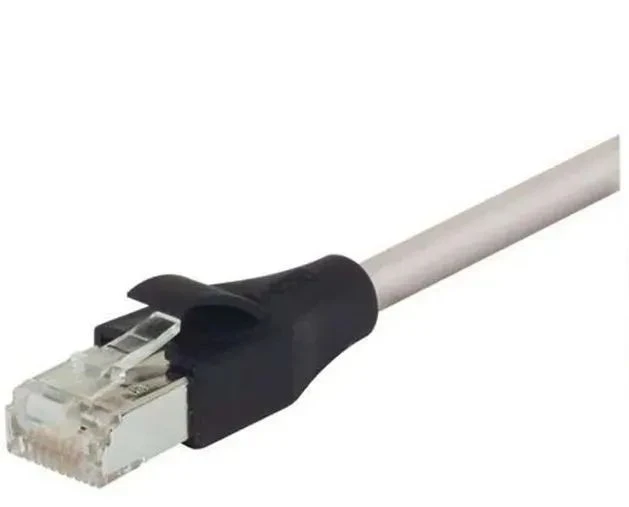

Conjuntos de cables blindados
Escudo de una sola capa Escudo de doble capa
Cable sin blindaje
Cuando el enrutamiento cerca de fuentes de interferencia EMI / RFI no está involucrado, se deben seleccionar cables sin blindaje en la mayoría de los casos. Los cables sin blindaje tienen las ventajas de peso ligero, alta flexibilidad, amplio uso, confiabilidad y bajo precio, y son ampliamente utilizados en aplicaciones de TI y redes de oficina.
Cables sueltos sin blindaje Conjuntos de cables sin blindaje
Sin embargo, es importante tener en cuenta que cuando las redes empresariales o PYMES buscan lograr altas velocidades de datos, como 10 Gbps o 40 Gbps sobre cobre, el uso de cables blindados puede reducir en gran medida o incluso eliminar la diafonía alienígena (AXT) que es perjudicial para el rendimiento de la red. Esta pregunta es principalmente para redes de alta velocidad que utilizan cables de categoría 6e, no para redes de menor velocidad 10/100/1000 que utilizan cables de categoría 5e y 6e.
Por lo tanto, la elección de qué tipo de cable depende de la ubicación física de la red y la tecnología utilizada (por ejemplo, 10BASE-T). Como práctica recomendada, se realiza una evaluación exhaustiva de los requisitos técnicos del sitio de instalación y de la red antes de seleccionar el cable adecuado para las necesidades específicas de especificación.
