Características de la interfaz RS485

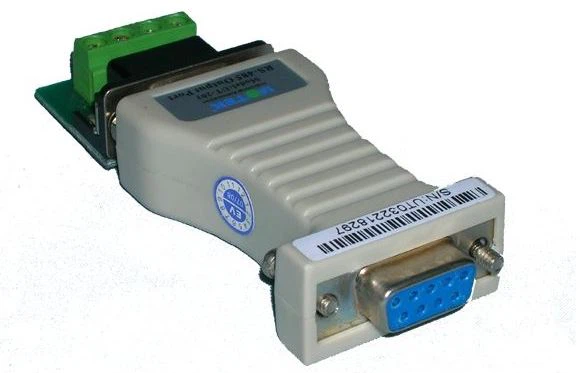

La red semidúplex compuesta por la interfaz RS485 es generalmente un sistema de dos hilos (anteriormente había un método de conexión del sistema de cuatro hilos, que sólo puede realizar la comunicación punto a punto, pero rara vez se utiliza ahora), y se utiliza principalmente la transmisión de par trenzado blindado. Este método de cableado es una estructura de topología de bus y se pueden conectar hasta 32 nodos en el mismo bus. En la red de comunicación RS485, generalmente se adopta un método de comunicación maestro-esclavo, es decir, un maestro con varios esclavos. En muchos casos, la conexión del enlace de comunicación RS-485 simplemente utiliza un par de pares retorcidos para conectar los extremos "A" y "B" de cada interfaz. El conector de interfaz RS485 adopta un zócalo de enchufe de 9 pines de DB-9, la interfaz RS485 con el terminal inteligente adopta DB-9 (agujero) y la interfaz de teclado RS485 conectada con el teclado adopta DB-9 (pin).
La característica eléctrica de RS-485 es que utiliza lógica negativa de señal diferencial, lógica "1" está representada por la diferencia de voltaje entre los dos cables como +(2 ~ 6)V; lógica "0" está representada por la diferencia de voltaje entre los dos cables como -(2 ~ 6) V dijo. El nivel de señal de interfaz es inferior al RS-232-C, no es fácil dañar el chip del circuito de interfaz, y el nivel es compatible con el nivel TTL, y es conveniente conectar con el circuito TTL.
La velocidad de transmisión de datos más alta de RS-485 es de 10Mbps. La interfaz RS-485 es una combinación de controladores equilibrados y receptores diferenciales, con capacidad de interferencia anti-modo común mejorada, es decir, una buena interferencia anti-ruido.
La distancia máxima de comunicación de RS-485 es de aproximadamente 1219m, y la velocidad máxima de transmisión es de 10Mbps. La velocidad de transmisión es inversamente proporcional a la distancia de transmisión. La distancia máxima de comunicación se puede alcanzar a una velocidad de transmisión de 100KbpS. Si necesita transmitir una distancia más larga, debe agregar 485 repetidor. El bus RS-485 generalmente soporta un máximo de 32 nodos. Si se utiliza un chip 485 especial, puede alcanzar 128 o 256 nodos, y el máximo puede admitir hasta 400 nodos.
