Se deben seguir los siguientes pasos para conectar los bloques de terminales para garantizar la seguridad y la confiabilidad:
1. Preparación
- Herramientas y materiales
Prepare strippers de alambre, destornilladores, multímetros, alicates de engarces (o máquinas de enrging) y otras herramientas para garantizar que las especificaciones de cable coincidan con los requisitos del circuito .
- Inspección del equipo
Desconecte la fuente de alimentación, use un multímetro para detectar si el circuito está completamente desenergizado y verifique si los bloques terminales están dañados (como tornillos sueltos, aislamiento de envejecimiento) .
2. desnudos de alambre
- Longitud de extracción de alambre
Seleccione las mandíbulas de extracción de cable de acuerdo con el diámetro del cable, tira 6-10 mm de aislamiento y gire los cables de hilo múltiple para evitar la flojedad .
- Inspección de alambre
Después de desnudar, verifique si el cable está dañado u oxidado . La parte oxidada debe pulirse con papel de lija para restaurar el brillo .

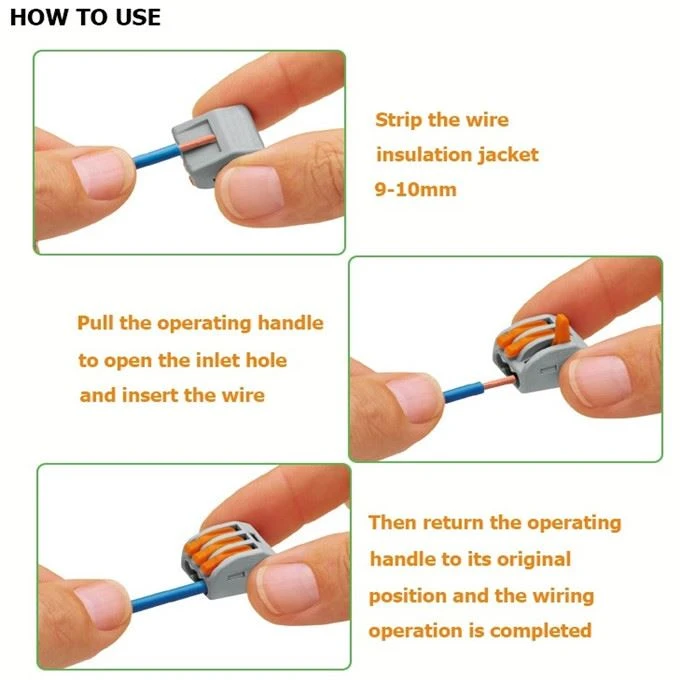

3. Operación de cableado: inserte el cable
- Terminal de tornillo: inserte el cable en el orificio del terminal y apriete el tornillo con un destornillador para asegurarse de que el cable esté en contacto cercano con el terminal .
- Terminal de resorte/enjuague: después de insertar directamente el cable, el resorte se sujeta automáticamente o se comprime con un alicates de enrollamiento, sin operaciones adicionales .
- Terminales de enchufe y desconocidos: después de la inserción, un sonido de "hacer clic" indica el éxito . Compruebe si el cable es seguro .
4. Tratamiento de aislamiento
Envuelva el cable expuesto con cinta aislante para asegurarse de que el terminal del tornillo o el terminal de soldadura esté bien aislado para evitar cortocircuito .
5. detección y verificación
- Prueba de resistencia
Use un multímetro para detectar la resistencia al cableado y asegúrese de que el valor esté dentro del rango normal (como por debajo de 0 . 1Ω).
- Prueba funcional
Después de encender la alimentación, verifique si el dispositivo funciona correctamente y confirme que el cableado es correcto .
6. notas
- Preferiblemente use una conexión de enrging o tornillo para evitar el desmontaje frecuente;
- Se recomienda utilizar terminales de engaste en situaciones actuales altas, y la temperatura de soldadura debe controlarse para evitar daños;
- La capa de aislamiento no debe despojarse demasiado corta para evitar dañar el núcleo de cable .
