Protección contra rayos y diseño de puesta a tierra del poste de monitoreo
Como todos sabemos, los rayos son extremadamente destructivos, con voltajes de millones de voltios y corrientes instantáneas de cientos de miles de amperios. Las consecuencias destructivas de la caída de rayos se reflejan en los siguientes tres niveles:
① daños al equipo, bajas;
②Se reduce la vida útil de los equipos o componentes;
③ Las señales y datos transmitidos o almacenados (analógicos o digitales) se interfieren o se pierden, e incluso los equipos electrónicos se paralizan temporalmente o todo el sistema se suspende debido a un mal funcionamiento.
Para los puntos de monitoreo, la posibilidad de ser dañado por la caída directa de un rayo es muy pequeña. Con el desarrollo continuo de la tecnología electrónica moderna, el uso y la conexión en red de una gran cantidad de dispositivos electrónicos sofisticados, los principales culpables que destruyen una gran cantidad de dispositivos electrónicos son los rayos inducidos, la sobretensión, la sobretensión operativa y la sobretensión de intrusión de ondas de rayos. Cada año, varios sistemas de control de comunicación o No es raro que la red se dañe debido a la caída de rayos. Entre ellos, el sistema de monitoreo de seguridad se daña debido a la caída de rayos, y también ocurren con frecuencia eventos de falla de monitoreo automático. Las cámaras frontales están diseñadas para su instalación en exteriores, y los sistemas de protección contra rayos deben diseñarse e instalarse en áreas propensas a tormentas eléctricas.
La mayoría de las cámaras para exteriores se instalan en postes de metal o cemento. Aquí hay una breve introducción a los requisitos de selección de postes metálicos:
1. La barra de control es una barra de acero cónica, de la cual la barra de control de doble brazo tiene 10 m de altura, la longitud del brazo es de 1,5 m y el grosor de la pared es de 4 mm; la varilla de un solo brazo tiene 12 m de altura, la longitud del brazo es de 1,5 m y el grosor de la pared es de 4 mm. El diámetro de la boca superior de la varilla de monitoreo es de 80 mm y el diámetro de la boca inferior es de 200 mm. Los brazos de los postes de monitoreo son tubos de acero al carbono (Q235) con un diámetro de 60 mm y un espesor de pared de 3 mm (la altura de algunos postes se puede reducir proporcionalmente según los requisitos reales)
2. Después del galvanizado por inmersión en caliente, la superficie del poste de la cámara se pule con un equipo especial, y la superficie se trata con pintura de ácido carbónico activado y luego se rocía electrostáticamente. El espesor de la capa galvanizada es mayor o igual a 85um, el espesor de la capa plástica es mayor o igual a 85um, la resistencia al viento es mayor o igual a 45m/s, la capa superficial está garantizada por cinco años, el poste de la cámara tiene una garantía de 20 años y los sujetadores, tornillos y tuercas son de acero inoxidable.
3. El color del poste de la cámara es blanco lechoso.
4. La estructura exterior del chasis está diseñada como una caja a prueba de lluvia al aire libre. La altura del chasis es de 300 mm, el ancho es de 200 mm y el grosor es de 150 mm metros. El grado de protección de la carcasa alcanza el grado de protección IP54. Debe tener una base de chasis, la apariencia general es hermosa, la superficie está rociada con señales de advertencia obvias y la altura del chasis desde el suelo no es inferior a 300 mm.
Las cámaras frontales se dividen principalmente en dos categorías:
Protección del equipo front-end contra rayos directos
Cada cámara está instalada en un poste relativamente alto, por lo que la protección directa contra rayos del equipo es esencial.
Medida específica:
Instale un pararrayos en la parte superior de cada poste. De acuerdo con el método de bola rodante, el rango de protección efectivo del pararrayos está dentro de un ángulo de 30-grados. Por tanto, la altura del pararrayos debe calcularse en función de la posición de instalación del equipo.
Protección contra rayos inducidos por equipos frontales (incluida la sobretensión)
Para garantizar el funcionamiento normal a largo plazo del equipo frontal, se debe instalar un protector contra sobretensiones adecuado para varias señales y se debe realizar una conexión a tierra estándar.
Puesta a tierra de equipos frontales
La puesta a tierra del pararrayos es muy importante. Si la puesta a tierra no se hace bien, el pararrayos no puede protegerse, por lo que una buena puesta a tierra es muy importante. La resistencia de puesta a tierra debe ser inferior a 4 ohmios.
Según la descripción de la situación de la escena. Medidas específicas de puesta a tierra de equipos front-end:

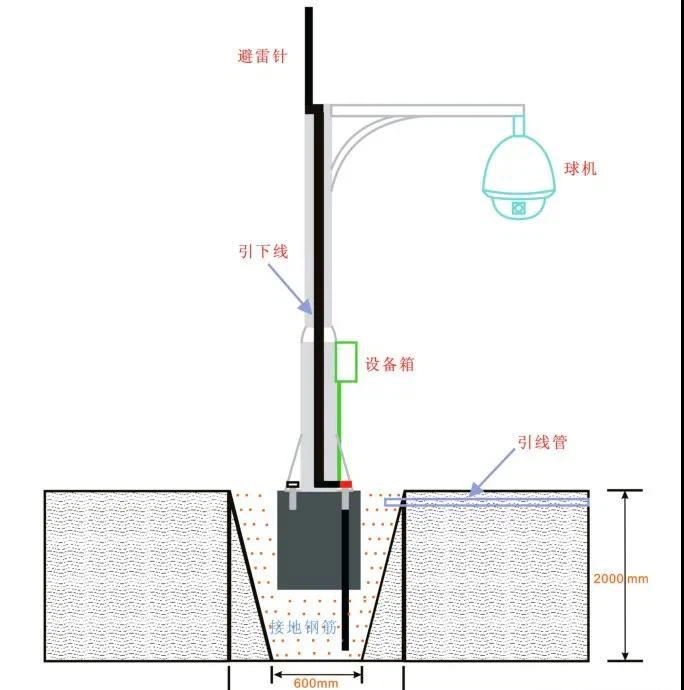

Las cámaras están todas instaladas en los postes. Si la condición del suelo es buena (menos sustancias no conductoras como rocas y arena), los postes se pueden usar para conexión a tierra directa. El tamaño del pozo es de 2000 × 1000 × 600 mm y el fondo es tierra fina o está húmedo. La proporción del suelo alcanza el 85 por ciento, rellénelo con tierra fina y luego incruste una barra de acero de 1500 mm × 12 mm verticalmente, vierta hormigón y, cuando llegue a la superficie, inserte los pernos de fijación (fijados según el tamaño de la base del poste ), uno de los pernos puede soldarse con barras de acero y usarse como electrodo de tierra. Después de que el concreto esté completamente estabilizado, rellene con tierra fina a su alrededor y manténgalo húmedo. Finalmente, el cable de tierra de la cámara y el pararrayos se pueden soldar directamente al electrodo de tierra en el poste. Realice un buen trabajo de tratamiento antioxidante y marque la placa de identificación.
Si las condiciones del suelo en el sitio son malas (hay muchas sustancias no conductoras, como arena de piedra), se deben usar materiales que aumenten el área de contacto del cuerpo de puesta a tierra. Utilizar agente reductor de arrastre, acero plano y acero angular, etc. Medidas específicas:
La operación anterior es como la anterior. Antes de verter la base de hormigón, se debe colocar un agente reductor de la resistencia química con un espesor de 150 mm a lo largo de la pared del pozo, y se debe incrustar un ángulo de acero de 1500 × 40 × 40 × 3 mm. Tire hacia abajo del poste, suelde correctamente el cable de tierra del pararrayos y la cámara con el acero plano y luego suelde el acero plano con el ángulo de acero subterráneo (hierro). La prueba de resistencia a tierra puede ser inferior a 4 ohmios según la norma nacional.
