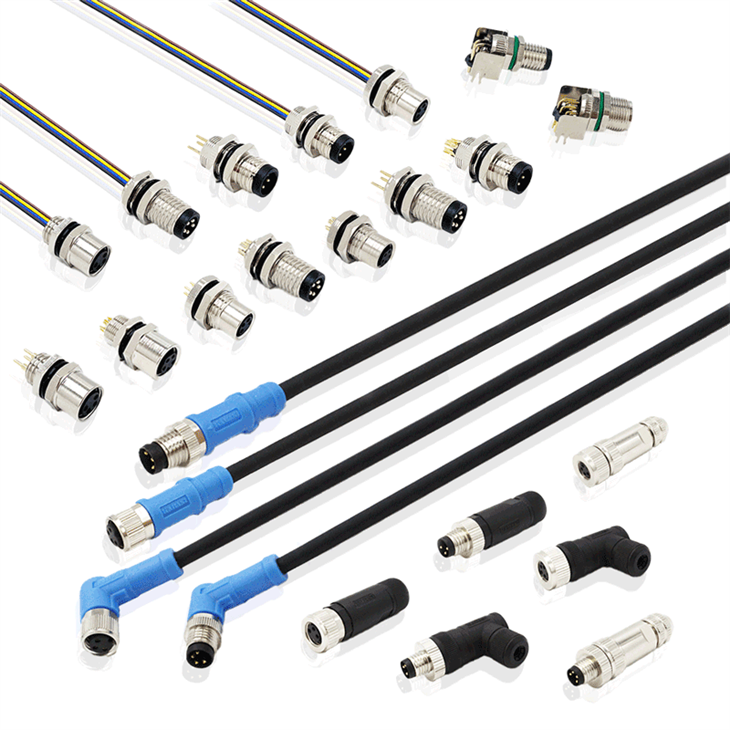

Conector macho hembra de tornillo de ángulo recto M8 de 3 pines



Conectores circulares serie M5/ M8/ M12/ M16/ M23/ M7"8Se utilizan ampliamente en la industria aeroespacial, militar, automotriz, de energía eléctrica, mecánica, de automatización y de servicios eléctricos.



Conector M8 de 3 pinesGeneralmente está hecho de metal o plástico, donde los conectores metálicos proporcionan una mejor resistencia mecánica y rendimiento EMC, mientras que los conectores de plástico tienen mejores propiedades de impermeabilización. Ya sean conectores de metal o plástico, resisten muy bien las vibraciones, el agua y la corrosión. Los conectores M8 son adecuados para una variedad de aplicaciones de automatización industrial y son especialmente necesarios para la transmisión de señales y energía entre robots, controladores, sensores y actuadores. Debido a sus excelentes características, también se utiliza en entornos industriales hostiles como fábricas, plantas de tratamiento de agua, la industria del petróleo y el gas y la industria química.



Tabla de contenido:

Características y beneficios clave de los conectores M8 3Pin

Especificaciones técnicas de conectores M{0}}Pin

Aplicaciones principales de los conectores M8 3Pin

Preguntas frecuentes sobre conectores M8 de 3 pines



Características y beneficios clave de los conectores M8 3Pin:
1) PROTECCIÓN IP67:Totalmente resistente al agua y al polvo-. Se puede sumergir en agua hasta 1 metro durante 30 minutos.
2) RESISTENTE A LAS VIBRACIONES-:El mecanismo de bloqueo atornillado-garantiza una conexión estable, incluso en entornos industriales de alta-vibración.
3) CONSTRUCCIÓN DURADERA:La carcasa de plástico PBT de alta-calidad ofrece una excelente resistencia a aceites, productos químicos e impactos.
4) CONDUCTIVIDAD CONFIABLE:Los pasadores de latón chapados en oro-proporcionan baja resistencia, resistencia superior a la corrosión y una transmisión estable de señal/potencia.
5) FÁCIL MONTAJE:Diseño-sin herramientas o simple engarzado/empuje-para una instalación rápida en el campo sin equipo especializado.
6) KIT LISTO-PARA-UTILIZAR:Obtenga conectores de montaje en panel macho (pin) y hembra (enchufe) en un práctico paquete de 10.



Especificaciones técnicas de conectores M{0}}Pin:

Número de contactos	3/4 clavija
Género	Hombre/Mujer
Codificación	A
Resistencia de contacto	Menor o igual a 10mΩ
Terminación	Tornillo
Enganche	roscado
Tensión nominal	3 pines: 60 V 4 pines: 30V
Corriente nominal	4A
Material de contacto	Aleación de cobre chapada en oro-
Material de la carcasa	PA/PBT
Material aislante	Pensilvania
Clasificación IP	IP67
Rango de temperatura	-40 grados ~+85 grados



Aplicaciones principales de los conectores M8 3Pin:

1. Sensores Industriales (Proximidad, Fotoeléctricos, Presión)
El conector M8 3-pin es el salvavidas-estándar de la industria para una amplia gama de sensores en la fábrica. Su tamaño compacto y diseño robusto lo hacen ideal para estos dispositivos de recopilación de datos-críticos.

1) Sensores de proximidad:Se utiliza para detectar la presencia de objetos metálicos sin contacto físico. La rosca de bloqueo resistente a las vibraciones-del conector M8 garantiza que la conexión permanezca segura en líneas de montaje o brazos robóticos que se mueven rápidamente-, evitando señales falsas y paradas de producción.

2) Sensores Fotoeléctricos:Empleado para detectar objetos, medir distancias o contar artículos utilizando un haz de luz. El sello con clasificación IP67 es esencial aquí, ya que protege los contactos eléctricos sensibles del polvo, la humedad y los aerosoles de refrigerante que se encuentran comúnmente en entornos industriales, lo que garantiza un rendimiento constante.

3) Sensores de presión:Monitorear sistemas hidráulicos y neumáticos. La conexión segura y los confiables contactos chapados en oro-del conector M8 garantizan una señal ininterrumpida al sistema de control, lo cual es vital para mantener niveles de presión precisos y prevenir fallas del sistema.



2. Módulos de E/S de controlador y PLC

1) Eficiencia espacial:En paneles de control con alta densidad de E/S, el factor de forma compacto M8 permite más conexiones en un espacio limitado en comparación con conectores más grandes como M12.

2) Modularidad y facilidad de servicio:Crean puntos de desconexión-rápida, lo que hace que sea fácil y rápido instalar, reemplazar o solucionar problemas de dispositivos individuales sin tener que volver a cablear todo el gabinete de control. Esto reduce drásticamente el tiempo de inactividad de la máquina durante el mantenimiento o la reconfiguración.



3. Pequeños actuadores y válvulas
1) Válvulas Solenoide Pequeñas:Comúnmente utilizado para controlar el flujo de aire o líquido en sistemas neumáticos. El conector M8 proporciona alimentación y señal de control en un paquete único y robusto que puede soportar las vibraciones y golpes ocasionales típicos de la maquinaria.

2) Actuadores Eléctricos Compactos:Para tareas que requieren movimiento lineal o giratorio limitado. El mecanismo de bloqueo de tornillo-seguro del conector evita que se suelte debido al propio movimiento del actuador, lo que garantiza un funcionamiento constante.



Preguntas frecuentes sobre conectores M8 de 3 pines:
1) P: ¿Cuál es la diferencia entre los conectores M8 de 3 y 4 pines?
R: Normalmente se utiliza un pin de 3-para dispositivos como sensores PNP/NPN (alimentación, señal, tierra). A menudo se utiliza un pin de 4-para dispositivos de señal dual, IO-Link o Ethernet. Por favor consulte la hoja de datos de su dispositivo.

2) P: ¿Son compatibles con sensores estándar?
R: M8 es un hilo estándar-de la industria. Siempre que el número de pines coincida y sea una interfaz de sensor/actuador estándar, son compatibles-. Recomendamos comparar el dibujo mecánico con el de su dispositivo. También aceptamos personalización.

3) P: ¿Qué herramientas necesito para montarlas?
R: Normalmente, sólo se necesitan un pelacables y un destornillador pequeño. No se requieren herramientas de engarzado especiales.



¿Listo para elevar tus proyectos?Contáctenoshoy para solicitar el último catálogo de productos y precios competitivos. Nos complace ofrecer muestras para evaluación y damos la bienvenida a consultas sobre pedidos personalizados para cumplir con sus requisitos exactos.
