1. Configure el conector RJ45
Para el cableado residencial o de oficina, los conectores R.J45 son aplicaciones comunes y son relativamente fáciles de instalar. Estos tipos de conectores Ethernet se utilizan generalmente para conectar dispositivos a la mayoría de los enrutadores y conmutadores Ethernet de la red. Para conectar dos cables, se requieren conectores macho y hembra estándar. También puede utilizar conectores macho RJ45 estándar en ambos extremos de la conexión y, a continuación, agregar un adaptador hembra.
Ventajas: aplicación común, conveniente y de bajo costo.
Desventajas: no impermeable, no es bueno para aplicaciones de alta vibración, resistencia insuficiente para aplicaciones industriales.

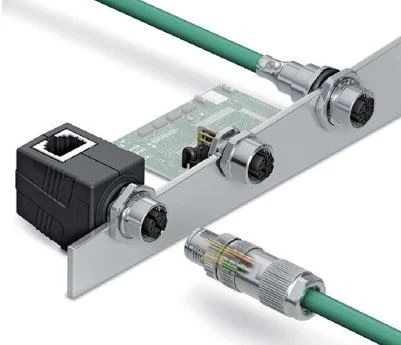

2. Utilice el conector M12 industrial
Para el cableado industrial de fábrica, los conectores M12 se han convertido en un estándar reconocido. Utilizado en muchos sistemas de visión, módulos de E/S y registradores de datos, este conector Ethernet industrial mantiene la integridad de los datos en áreas húmedas, polvorientas y de alta vibración. También suele estar protegido para proteger la transmisión de datos de interferencias electromagnéticas (EMI).
Ventajas: resistente, impermeable, cerradura segura.
Desventajas: El zócalo o convertidor hembra no es universal.

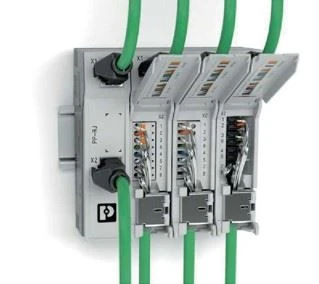

3. Utilice un bloque de terminales
Por lo general, los cables terminados con suspensión primero deben instalarse en una caja de conexiones o accesorios. Debido a que la parte de sellado del panel debe sellar el cable, no se permite ningún hueco cuando el conector está conectado. Un método común de conexión de cables de datos es utilizar un panel de parches. Los métodos de conexión son: tornillo apretado, conexión de resorte push-in, o terminación de conexión de desplazamiento de aislamiento (IDC). Además, una simple conexión R.J45 también es muy común.
Ventajas: modularización, instalación de carril DIN, varias opciones de cableado.
Desventajas: requiere carcasa y sellado adicionales.
4. Inserte el conector RJ45 en el conmutador Ethernet
En los últimos diez años, el costo de los conmutadores industriales se ha reducido considerablemente, lo que hace que el costo de conectar múltiples cables y conectores Ethernet sea menor. Al mismo tiempo, necesitan soportar funciones estándar tales como prioridad de paquetes, y generalmente se llaman botones de cable Ethernet. Necesita tener una carcasa robusta, un amplio rango de temperatura nominal y opciones de montaje en carril DIN.
Ventajas: Más adecuado para conectar múltiples cables Ethernet de extremo libre. El puerto mecánico está bloqueado para evitar el enchufado accidental y el desenchufe.
Desventajas: requiere carcasa adicional, accesorios y sellado adicional. Cuando solo se combinan dos cables, la rentabilidad no es ideal.
5. Utilice el nuevo conector de cable en línea estanco de IDC
El nuevo desarrollo de conectores articulados facilita la conexión de dos cables, y la conexión se puede realizar con una sola conexión sin compensaciones ni componentes adicionales y trabajo. La tecnología IDC es perfecta para la instalación in situ, ya que no requiere desmontaje de cables ni herramientas especiales, y puede ser un 80% más rápida que otras soluciones de conectores competitivos. Además, el pequeño tamaño redondo de estos conectores se adapta naturalmente a los cables redondos, y es fácil establecer conexiones blindadas permanentes para garantizar una comunicación de datos confiable. .
Ventajas: completamente blindado, tiempo de montaje reducido, sólo tres componentes, amplio cable OD y AMG gama, cableado in situ simple y rápido.
Desventajas: no es adecuado para plug and play.
Aunque cada uno de estos métodos de terminal puede conectar dos cables Ethernet industriales, el conector con bisagras en línea proporciona una solución simple, práctica y de un solo componente que ahorra tiempo y dinero. Esta solución se ha utilizado con éxito para resolver los desafíos de instalación de muchas aplicaciones. Por ejemplo, son especialmente adecuados para:
1. Reparación por personal de mantenimiento: Si el cable instalado está cortado o dañado, estos conectores se pueden reparar rápidamente en el lugar y se pueden restaurar a funcionamiento en 15 minutos.
2. Dispositivo de monitoreo de tráfico: Entierre el cable bajo tierra y conéctelo a la cámara a través de un poste de iluminación u otro dispositivo. Estos conectores proporcionan una conexión compacta y robusta entre el poste de iluminación y el cable.
3. Expansión del cable: Cuando la operación Ethernet necesita ser expandida, es imposible agregar la longitud adicional requerida a la operación existente. La longitud máxima de los Ethernetes suele ser de 100 metros; por lo tanto, si se han instalado 75 metros, entonces empalmar 10 metros es más rentable que reinstalar 85 metros.
4. Infraestructura nueva y ampliada: Los cables Ethernet industriales son ideales para aplicaciones ferroviarias. También se utilizan comúnmente para mejorar el transporte público y los sistemas inteligentes de iluminación de edificios. Utilice un conector de cable IDC impermeable, incluso en entornos hostiles, puede conectar un gran número de blindaje de equipos Ethernet, el conector de cable en línea IDC impermeable proporciona un método de empalme in situ único, que puede mejorar el proceso de instalación y reducir el tiempo de inactividad, la mano de obra y el costo de los componentes. Más que una simple conexión, el conector de empalme de cable en línea sólido crea una conexión permanentemente blindada, lo que garantiza una comunicación de datos fiable. Son una de las soluciones más eficaces para conectar dos cables Ethernet industriales.
