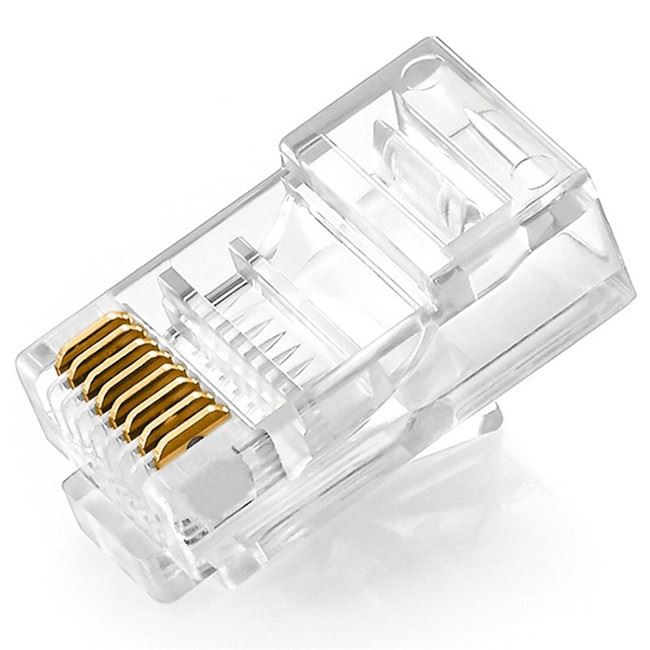

Conector hembra RJ45 blindado o sin blindaje del enchufe Rj45 8p8c

Al elegirconector macho rj45, el primer factor a considerar son sus propios parámetros eléctricos, porque los parámetros eléctricos requieren que el conector RJ45 sea un componente electromecánico importante para conectar circuitos eléctricos.

Lo segundo a considerar es el voltaje nominal. La tensión nominal también se denomina tensión de trabajo. Generalmente se refiere al voltaje de trabajo más alto marcado por el fabricante. Se ve afectado principalmente por el material aislante utilizado en el conector y la distancia entre los pares de contactos. Si los componentes y dispositivos están por debajo de su voltaje nominal, es posible que no puedan utilizar todas sus funciones por completo, por lo que este factor también debe tenerse en cuenta al considerar, aunque muchos conectores producidos hoy en día aún pueden funcionar normalmente por debajo del voltaje nominal.

Si la influencia de la tensión nominal no es grande, entonces el índice de tensión soportada del conector eléctrico RJ45 (enchufe de aviación), es decir, el índice de rigidez eléctrica, es uno de los factores indispensables a considerar. Debido al mismo índice de voltaje soportado, si el entorno de uso y los requisitos de seguridad son diferentes, el voltaje de trabajo más alto también es diferente. Por lo tanto, incluso si se selecciona un voltaje nominal razonable de acuerdo con el entorno de uso y el nivel de seguridad, se debe considerar el índice de voltaje soportado para determinar el valor más alto del voltaje nominal.

Además de la tensión nominal, también se debe considerar la corriente nominal. En circunstancias normales, el conector RJ45 también se puede utilizar normalmente si es inferior a la corriente nominal. Sin embargo, en el proceso de diseño, para cumplir con los requisitos de corriente nominal, se utiliza el diseño térmico del conector RJ45, debido a que habrá resistencia del conductor y resistencia del contacto cuando la corriente fluye a través del par de contactos, el par de contactos generará calor y el calor generado por el par de contactos cuando excede un cierto límite, destruirá su aislamiento y formará contacto para ablandar el revestimiento de la superficie, provocando fallas. Para reducir tales fallas, es necesario limitar la corriente nominal de modo que el aumento de temperatura interna no exceda el valor especificado del diseño. Por lo tanto, al elegir un conector eléctrico, para garantizar su confiabilidad, se debe considerar la corriente nominal más que la tensión nominal. No lo haga, si elige un conector RJ45 multinúcleo, también deberá utilizar el método de reducción para seleccionar la corriente nominal.

Característica:

1.100 por ciento nuevo y de alta calidad 2.RJ45 RJ-45 CAT5cable de red rj45

Conector de red de enchufe modular 3. Cables chapados en oro para una mejor transmisión de datos y una mayor intensidad de la señal 4. Conectores RJ45 RJ-45 Enchufe modular Cabezales/enchufes de cable de red de 5,8 pines. Enchufes para UTP Cat5, Cat5e cable sólido o trenzado Cable sólido o trenzado 6.Color: como se muestra en la imagen 7.Cantidad: 25/100/200/500 piezas

Nota:Transición: 1 cm=10mm=0.39 pulgadas Sin paquete minorista. Permita un error de 1-2 cm debido a la medición manual. Por favor, asegúrese de que no le importe antes de ofertar. Debido a la diferencia entre diferentes monitores, es posible que la imagen no refleje el color real del artículo. ¡Gracias!

El paquete incluye:25/100/200/500 piezas RJ45 RJ-45 Conector de red de enchufe modular CAT5 (otros accesorios de demostración en la imagen no están incluidos).

Tipo de conexiones RJ45

Un conector RJ comúnmente utilizado en la actualidad es el conector RJ45, utilizado para conexión Ethernet, 8P8C, que puede conectar 4 pares de pares trenzados, de 12 mm de ancho, que es más ancho que la serie RJ11. Los conectores RJ45 se utilizan a veces para conexiones telefónicas o RS232, y otros se utilizan para transmitir señales de vídeo VGA.

Cuando mencionas RJ11, sabes que se trata de un conector telefónico universal. De hecho, originalmente era el nombre común de un conector desarrollado por una determinada empresa en Estados Unidos. Originalmente se llamaba WexW y tiene una apariencia de 6-pin. Sólo se utilizan los dos pines del medio, que luego se convirtieron en uno de los conectores de la serie RJ.

RJ11, RJ14 y RJ25 son de la misma serie, con el mismo tamaño, 9,5 mm de ancho, pero el número de contactos es diferente. RJ11 tiene sólo un par de contactos en el medio, que se pueden conectar a un par de cables, expresado como 6P2C (seis posiciones, dos conductores); RJ14 utiliza 4 contactos en el medio y puede conectar 2 pares de cables, expresados ​​como 6P4C; RJ5 utiliza los 6 contactos. Puede conectar 3 pares de líneas, expresados ​​como 6P6C.

A veces, este conector también se puede utilizar para proporcionar energía de bajo voltaje y baja potencia (CA o CC), PIN2 y PIN5 de uso común (cable negro y cable amarillo). RJ11 se utiliza generalmente como nombre colectivo para esta serie de 9,5 mm, y RJ11-6P2C, RJ11-6P4C y RJ11-6P6C se utilizan para distinguir el número de contactos.

El teléfono también utiliza un conector para conectar el teléfono y el mango, llamado 4P4C (también llamado RJ22, y forma una serie con RJ9 y RJ10), con 4 contactos, de 7,5 mm de ancho, más pequeño que los pies del RJ11.

También existe un conector 8P8C llamado RJ61, que se utiliza para conectar pares trenzados. Debido a que los dos cables del tercer y cuarto par trenzado en esta secuencia de líneas están muy separados, provocará una mayor diafonía, lo que no es adecuado para la transmisión de señales de alta frecuencia como Ethernet.

También hay un conector RJ48, también 8P8C, que se puede utilizar para conectar 4 pares de enlaces de datos T1, cada par de líneas puede transmitir 23 canales de voz multiplexados por división de tiempo.

¿Cuál es el significado de 45 en el conector de red RJ45?

Los conectores de red RJ45 se utilizan generalmente para la transmisión de datos y la aplicación más común es la interfaz de tarjeta de red. También se utiliza en servidores de red, módems de enrutadores, concentradores, terminales de PC personales, impresoras y otros equipos.

RJ45 es un nombre común que se refiere a un jack o enchufe modular de 8 posiciones (8 pines) definido por el estándar internacional de conectores que está estandarizado por IEC (60) 603-7. IEC (60)603-7 es también el estándar de referencia para el hardware de conexión del estándar internacional de cableado integrado general ISO/IEC 11801.

El nombre RJ significa Jack registrado.

Los requisitos de la norma ISO/IEC 11801 sobre requisitos de hardware de conexión:

El tamaño físico de la conexión del zócalo de información se refiere al estándar IEC (60)603-7, 8-pin 'RJ45'.

El número de conductores terminales de cable de la toma de información es 8.

Por lo tanto, las soluciones generales ya no admiten el uso de conectores de 6-pin o 4-pin (como RJ11).

T568A: 8-pin/8-cable T568B: 8-pin/8-cable

45 se refiere a la categoría 4, categoría 5 y categoría 5 súper.

El conector de red RJ45 juega un papel indispensable e importante en nuestra vida diaria. Es el medio para que entremos en el mundo de la red y el puente para comunicarnos con el mundo.

Definición de pines de la interfaz del cable de red RJ45

Llamamos DTE como "equipo terminal de datos". El terminal aquí es un concepto amplio, y la PC también puede ser un terminal (generalmente, el equipo DTE comúnmente utilizado en WAN incluye enrutadores y hosts de terminales). Llamamos a DCE "equipo de comunicación de datos", como MÓDEM, equipo de comunicación conectado a equipo DTE (generalmente, el equipo DCE comúnmente utilizado en WAN incluye: CSU/DSU, conmutador WAN, MÓDEM). Los equipos DTE se caracterizan por la comunicación activa y los equipos DCE se caracterizan por la comunicación pasiva. Cuando dos dispositivos del mismo tipo utilizan la interfaz RJ45 para conectarse y comunicarse, se debe utilizar un cable cruzado.

El enchufe del cable de red RJ45 es lo que comúnmente llamamos cabeza de cristal, es muy utilizado en la conexión de la red y equipos en la red de área local. En aplicaciones específicas, existen dos secuencias de conexión para el enchufe RJ45 y el cable de red, a saber, T568A y T568B. El método para identificar el número de pin del enchufe del cable de red RJ45 es: sostenga el enchufe en la mano, el lado con 8 pestañas chapadas en oro está hacia arriba, el extremo con la tarjeta de fijación hacia abajo, el extremo izquierdo es el primer pin, y el más a la derecha es el octavo pin.

En la figura anterior, podemos ver que si la interfaz tipo DTE y la interfaz tipo DTE están conectadas y no cruzan los pines, los pines opuestos son todos pines de recepción (envío) de datos y la comunicación inevitablemente fallará. Además, algunos dispositivos tipo DCE negociarán automáticamente con el extremo opuesto, por lo que se pueden utilizar líneas cruzadas o paralelas para la conexión.

Habilidades de instalación del conector RJ45.

El conector RJ45 es un componente electrónico que conecta la línea de conexión y el componente adecuado para realizar la conexión y desconexión del circuito. Para garantizar el funcionamiento normal del conector de red, es muy importante comprobar la seguridad del conector de red RJ45 durante un determinado período de uso. Los siguientes son los aspectos que se deben considerar durante la instalación del conector de red RJ45:

(1) Al retirar el conector del cable de red, observe atentamente el modo de conexión del conector. Primero, el conector de red se puede desmontar solo cuando se suelta la lengüeta de bloqueo o se presiona la hebilla. No lo saques con fuerza. Al realizar el montaje, introduzca el conector hasta el final y bloquéelo en sentido contrario.

(2) La instalación del conector RJ45 debe realizarse con el interruptor de alimentación apagado; de lo contrario, los componentes eléctricos se quemarán debido a un cortocircuito.

(3) Al comprobar el conector RJ45 con un multímetro, no aplique fuerza excesiva al terminal metálico al insertar la varilla del medidor para evitar deformaciones y provocar un contacto deficiente.

(4) Al retirar algunos conectores RJ45 de cable impermeable para realizar pruebas, debe retirar con cuidado el anillo de sellado para evitar daños al anillo de sellado y afectar el efecto impermeable; el anillo de sellado debe instalarse en su lugar durante el montaje. De lo contrario, podría entrar agua en el conector y provocar una falla en el circuito.

Estimado amigo, no se preocupe por la transacción, porque podemos usar Alibaba mediante pago, puede brindarnos garantía mutua.

La siguiente es la transacción de nuestros clientes sobre el conector hembra RJ45:

Perfil de la empresa

Xiamen Kabasi Electrical Equipment Co., LTD., fundada en 2 0 1 5, y tenemos nuestra propia fábrica asociada, que es una empresa dedicada a la investigación, desarrollo y producción de conectores de alto rendimiento y a brindar soluciones de conectividad. Nuestra empresa está ubicada en el No.101, Huizu Road, Haicang, Xiamen, Fujian, transporte conveniente. Nuestra empresa tiene un sistema de gestión de calidad perfecto, un equipo innovador de I+D, un laboratorio de pruebas completo y un personal de servicio entusiasta, puede ofrecer a los clientes productos de alta calidad. y precios competitivos. Nuestros productos principales incluyen conectores submarinos, conectores M5, M8, M12, M16, M19, M23, conectores push-pull, conectores de aviación, conectores circulares, conectores de alta resistencia y productos relacionados con mazos de cables. Clasificación de impermeabilidad de IP65, IP67, IP68 a IP69K. que se utilizan ampliamente en automatización industrial, sensores, equipos marinos, nuevas energías, comunicaciones, iluminación, equipos de pantallas LED, ferrocarriles, seguridad y otros campos. Los productos de la empresa se fabrican estrictamente de acuerdo con los estándares generales internacionales y se pueden usar indistintamente con productos de las principales marcas; al mismo tiempo, también podemos brindar servicios especiales personalizados de acuerdo con los requisitos del cliente. Nuestra empresa ha pasado la certificación del sistema de calidad ISO9001:2015 y nuestros productos han pasado una serie de certificaciones de terceros. Nuestros productos no solo son populares en China, sino que también se exportan a 56 países y regiones y recibieron elogios generalizados. Damos una calurosa bienvenida a los clientes nacionales y extranjeros para que cooperen y creen un futuro mejor.

Somos un equipo joven que ya cuenta con una considerable experiencia en el campo de los Conectores Eléctricos.

Experiencia más rica:Nuestros productos se han exportado a más de 40 países, como Rusia, Australia, Estados Unidos, Reino Unido, Alemania, Ucrania, Irán, Rumania, Hungría, México, Brasil, Chile, Canadá, España, Colombia, etc. Contamos con agentes en el EE. UU., Australia, Singapur, Kuwait, Rusia, etc., para que podamos brindar un alto servicio a nuestros clientes.

Nos centramos en la investigación y el desarrollo de nuevos productos, cada año hay muchos certificados de patentes de productos, ¡nuestra creencia es la innovación!

Contamos con un equipo profesional con conocimientos técnicos y experiencia gerencial. Nuestra empresa ha pasado por la certificación del sistema de calidad profesional, la certificación CE, la auditoría SGS y la auditoría TUV para poder garantizar la mejor calidad de nuestros productos.

Varios equipos de prueba de productos para garantizar la calidad del producto, para que los clientes estén más seguros.

Nuestros clientes tienen una gama más amplia de opciones de procesamiento para el modo de transporte.

Por expreso (FedEx, UPS, DHL, TNT, EMS, etc...)

--- Ventaja: Rápido (tarda alrededor de 7 - 10 días en la entrega), puerta a puerta

--- Desventaja: Un poco caro

Por transporte aéreo

--- Ventaja: Rápido (tarda aproximadamente 8 - 12 días), un poco más económico que Express.

--- Desventaja: Debes llevar la mercancía del aeropuerto tú mismo.

Por transporte marítimo (océano)

--- Ventaja: Mucho más económico que el transporte Express o Aéreo.

Desventaja: Lento y usted mismo debe llevar la mercancía desde el puerto de destino.

Exposiciones

Preguntas más frecuentes

P1. ¿Eres una fábrica?

FC: Sí, somos una fábrica al 100 por ciento.

P2. ¿Pueden producir pedidos de productos personalizados? ¿Pedidos OEM u ODM?

FC: Claro. Con más de 10 años de experiencia en fabricación de OEM y ODM, podemos brindarle soluciones integrales de conectores personalizados.

P3. ¿Por qué elegir Leaka? ¿Qué hace que su empresa sea un proveedor confiable?

FC: Desde su fundación, Leaka tiene el compromiso de ser el fabricante líder mundial en conectividad industrial. Somos la ÚNICA fábrica en China que ha sido certificada con ISO 9001/ISO 14001/IATF 16949/ISO 13485/OHSAS 18001 por la organización de pruebas alemana TUV.

P4. ¿Qué certificados tienen sus productos?

FC: Nuestros productos están certificados con UL/CE/IP67/IP68/IP69K/RoHS/REACH... Nuestros principales mercados incluyen la UE, América del Norte, Asia Oriental, etc.

P5. ¿Cuál es su tiempo de producción habitual después de realizar y confirmar el pedido?

FC: En términos generales, de 3 a 5 días para productos estándar. Si se trata de productos personalizados, el tiempo de entrega es de aproximadamente 10 a 12 días. Si su proyecto implica fabricar nuevos moldes, el tiempo de entrega está sujeto a un complejo de productos personalizados.

P6. ¿Cuál es tu punto fuerte en logística?

FC: Expreso internacional, por aire o por mar, podemos darle sugerencias para ahorrar costos. El ahorro de costos de envío significa reducir sus costos de compra. Nosotros podemos gestionar tanto el despacho de aduanas de exportación como de importación de China a su lado si desea utilizar nuestros agentes transitarios. Disfrute de su experiencia de compra integral en KABASI

Etiqueta: Conector rj45 blindado, China, fabricantes, fábrica, personalizado
